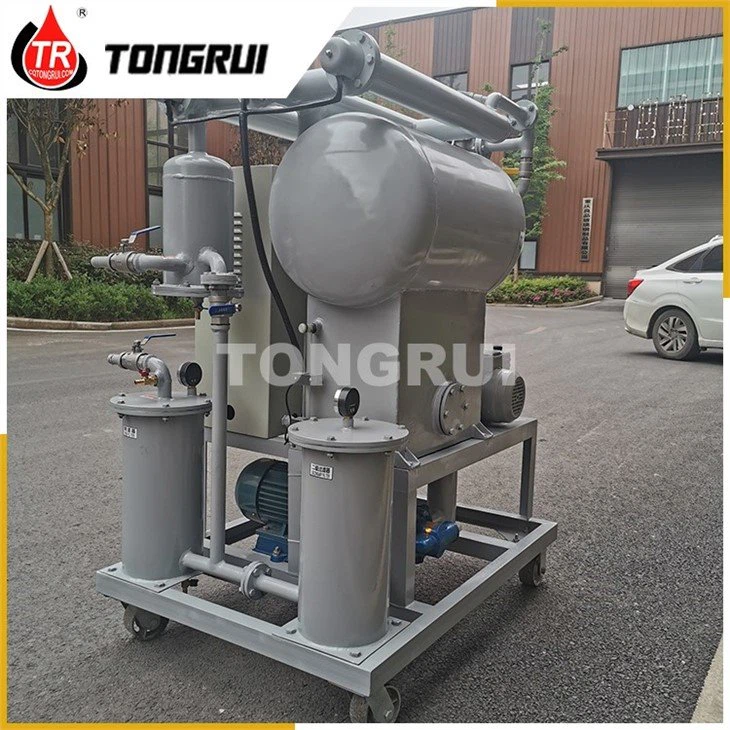

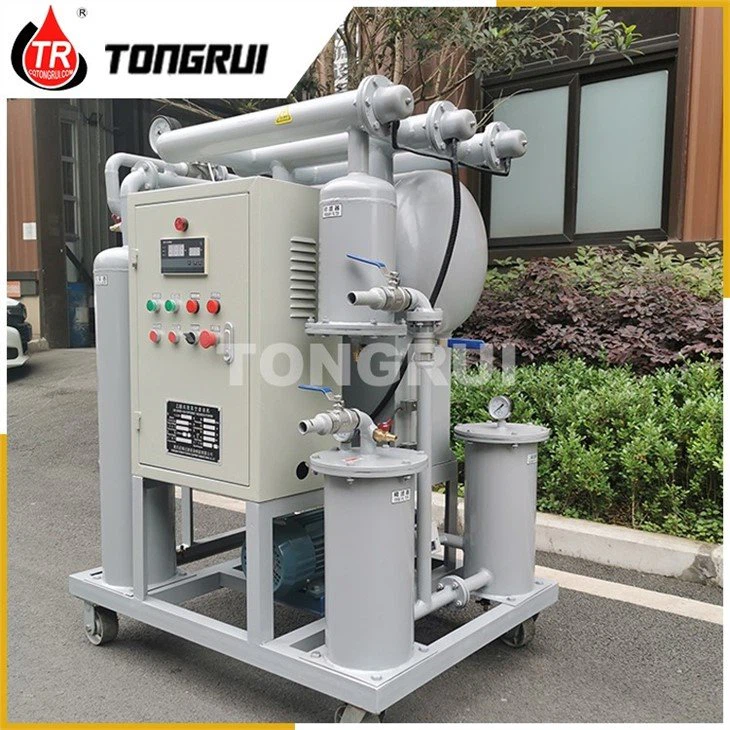

Transformator olie filtratie-eenheid

ZJB-serie transformatoroliefiltratie-eenheid wordt voornamelijk gebruikt om de eigenschappen van isolatieolie, transformatorolie, te verbeteren. Het kan sporenwater, gas, onzuiverheden enz. Verwijderen. Van de isolerende olie, elektrische olie en transformatorolie effectief en snel om de prestaties van transformatoren, stroomonderbrekers, wederzijdse inductoren, kabel en condensatoren met isolatiesysteem te verbeteren.

Aanvraag sturen

Beschrijving

Gebruiksbereik

Online werknotities:

De eerste is voorbereiding:

1. Bereid de gekwalificeerde olie voor met 5-6% van de hoeveelheid transformatorolievulling en plaats deze naast het oliefilter;

2. De olieafvoerkleppoort aan de onderkant van de transformator moet worden afgestemd op de olie-inlaatpijp van het oliefilter.

3. De transformatoroliefiltratie-eenheid moet worden uitgerust met gekwalificeerde olie van 1/2 van de oliestandaardleiding van de vacuümtank (drukweerstandswaarde ≥ 50KV);

4. Open de oliekussenhoes van de transformator, steek de olie-uitlaatpijp van het oliefilter in het oliepeil op het oliekussen en sluit de oliekussenhoes vervolgens af met schoon filterpapier of -film;

5. Steek de olie-inlaatpijp van het oliefilter in de oliedrum bereid met gekwalificeerde olie;

6. Open de olieaftapklep aan de onderkant van de transformator en laat 3-5% van de olie van de transformator leeglopen (de 3-5% olie bestaat voornamelijk uit onzuiverheden en water, dat afzonderlijk moet worden aangesloten en afgevoerd);

7. Tegelijkertijd met stap 6 moet het oliefilter in een hoog vacuüm worden gemaakt (niet minder dan -0,09 MPa) en moet het oliepeil van het transformatoroliekussen onmiddellijk worden bijgevuld;

8. Wanneer de olieafvoerklep aan de onderkant van de transformator 3 tot 5% van de "afgewerkte olie" afvoert, sluit u de olie-inlaatpijp van het oliefilter aan op de olieafvoerklep;

9. Op dit moment kan de transformatoroliefiltratie-eenheid normaal werken.

Technische specificaties

Item		Eenheid	ZJB -10	ZJB -20	ZJB -30	ZJB -50	ZJB -75	ZJB -100	ZJB -150	ZJB-200
Debiet		L/H	600	1200	1800	3000	4500	6000	9000	12000
Vacuüm graad		Mpa	-0,06 ~ -0,098
Werkdruk		Mpa	≤0,4
Storingsvrij		H	4000
Werktemperatuur		°C	20-80
Continue werktijd		H	150
Voeding			380V/50Hz (of volgens vereiste)
Lawaai		dB(A)	≤75				≤80
Verwarmingsvermogen		Kw	9	15	18	30	48	60	90	105
Totaal vermogen		Kw	11	17	21	33	53	65	96	116
Inlaat- en uitlaatmaat		Mm	25	25	25	32	40	40	50	60
Gewicht		Kg	380	400	420	510	550	730	960	1200
Grootte	L	Mm	1050	1150	1200	1300	1600	1600	2100	2200
	W	Mm	750	800	800	900	1000	1200	1500	1600
	H	Mm	1400	1450	1500	1600	1800	1850	2000	2100
